Maatvoering en Montage Snowsound Ceiling

De Snowsound ceiling akoestische plafondpanelen zijn verkrijgbaar in drie uitvoeringen: Snowsound Ceiling Cable Frame, Snowsound Ceiling frame en Snowsound Ceiling Easy.

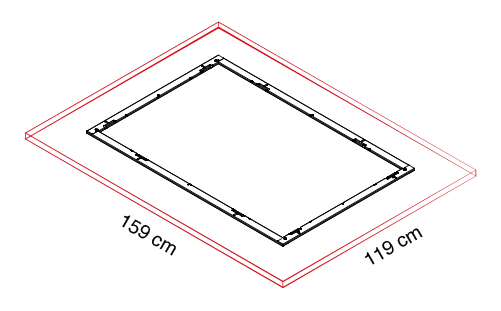

Snowsound Ceiling Cable Frame

Snowsound Ceiling Frame

Snowsound Ceiling Easy

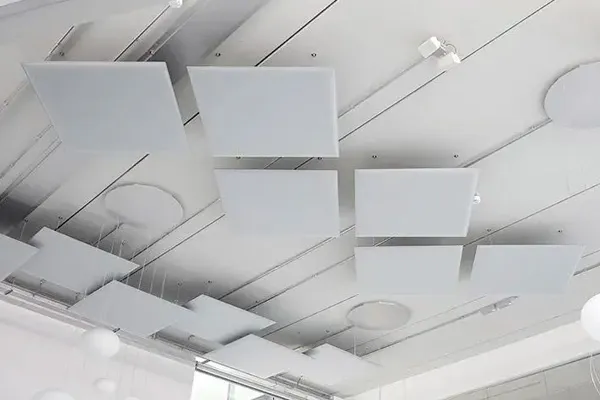

Snowsound Ceiling Cable Frame

Deze panelen worden geleverd met een montageframe waarmee de panelen met staalkabels aan het plafond kunnen worden gehangen. Snowsound ceiling Cable Frame is alleen leverbaar in de volgende 4 afmetingen: 59 x 119 cm, 59 x 159 cm, 119 x 119 cm en 119 x 159 cm. De montage aan het plafond geschiedt middels een gegalvaniseerd stalen frame en 4 staalkabels. Het frame wordt aan de achterzijde van het Snowsound® akoestische paneel geschroefd waarna deze vervolgens aan het plafond kan worden gehangen met de meegeleverde staalkabels. De kabels hebben een lengte van 390 cm. en kunnen in het werk op maat gemaakt worden.

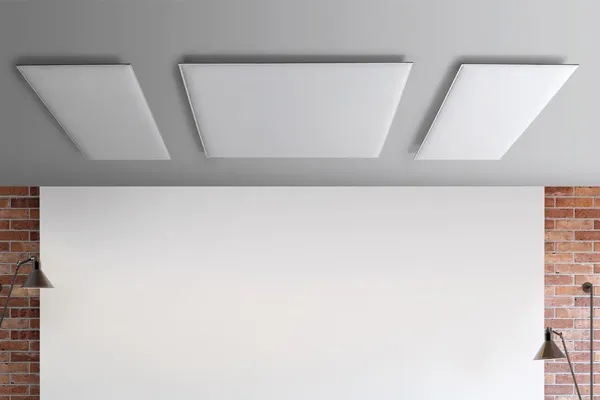

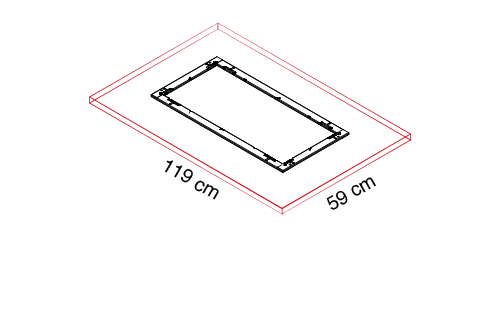

Snowsound Ceiling frame

Deze panelen worden geleverd met een montageframe waarbij de panelen direct tegen het plafond worden gemonteerd. Snowsound ceiling Frame is alleen leverbaar in de volgende 4 afmetingen: 59 x 119 cm, 59 x 159 cm, 119 x 119 cm en 119 x 159 cm.

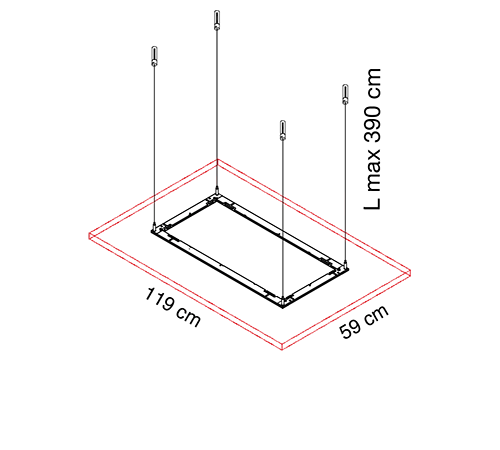

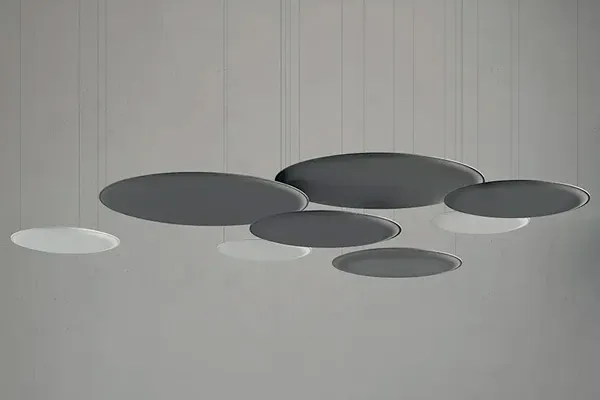

Snowsound Ceiling Easy

Snowsound Ceiling Easy bevat een nieuwe bevestigingsmethode. De kabels worden rechtstreeks op het paneel gemonteerd middels rozetten zonder gebruik te maken van een frame.

Snowsound Ceiling Easy montage sets

De set van 4 stuks zijn beschikbaar voor de panelen:
• 44 x 75 cm, 44 x 119 cm, 59 x 59 cm, 59 x 75 cm, 59 x 119 cm, 119 x 119 cm.

De set van 6 stuks zijn beschikbaar voor de panelen:
• 44 x 139 cm, 44 x 159 cm, 59 x 139 cm, 59 x 159 cm, 119 x 159 cm.

De set van 3 stuks zijn beschikbaar voor de panelen:
• ø 59 cm, ø 79 cm, ø 119 cm.

Montage Snowsound Ceiling middels staalkabels

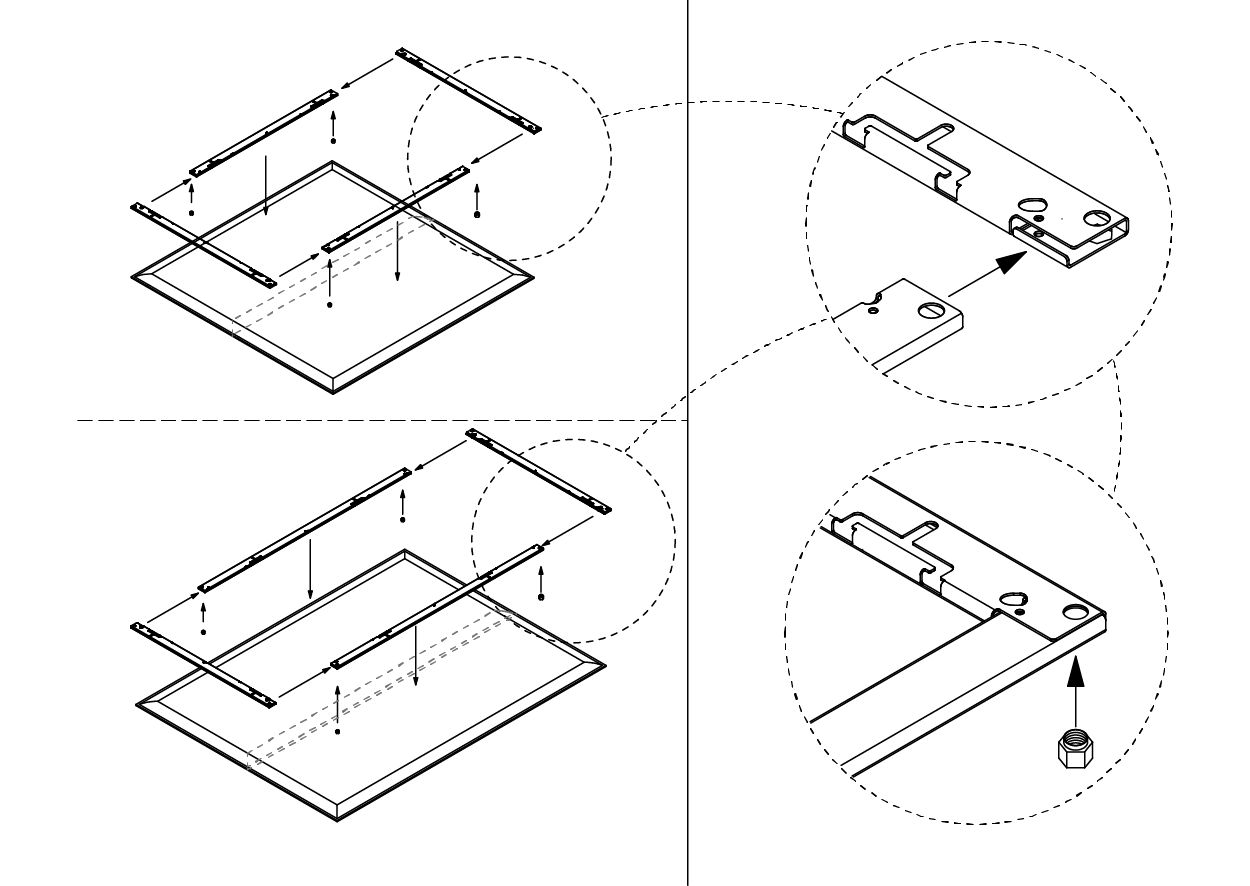

Plaats het frame gecenteerd in het midden van het paneel.

Montage frame

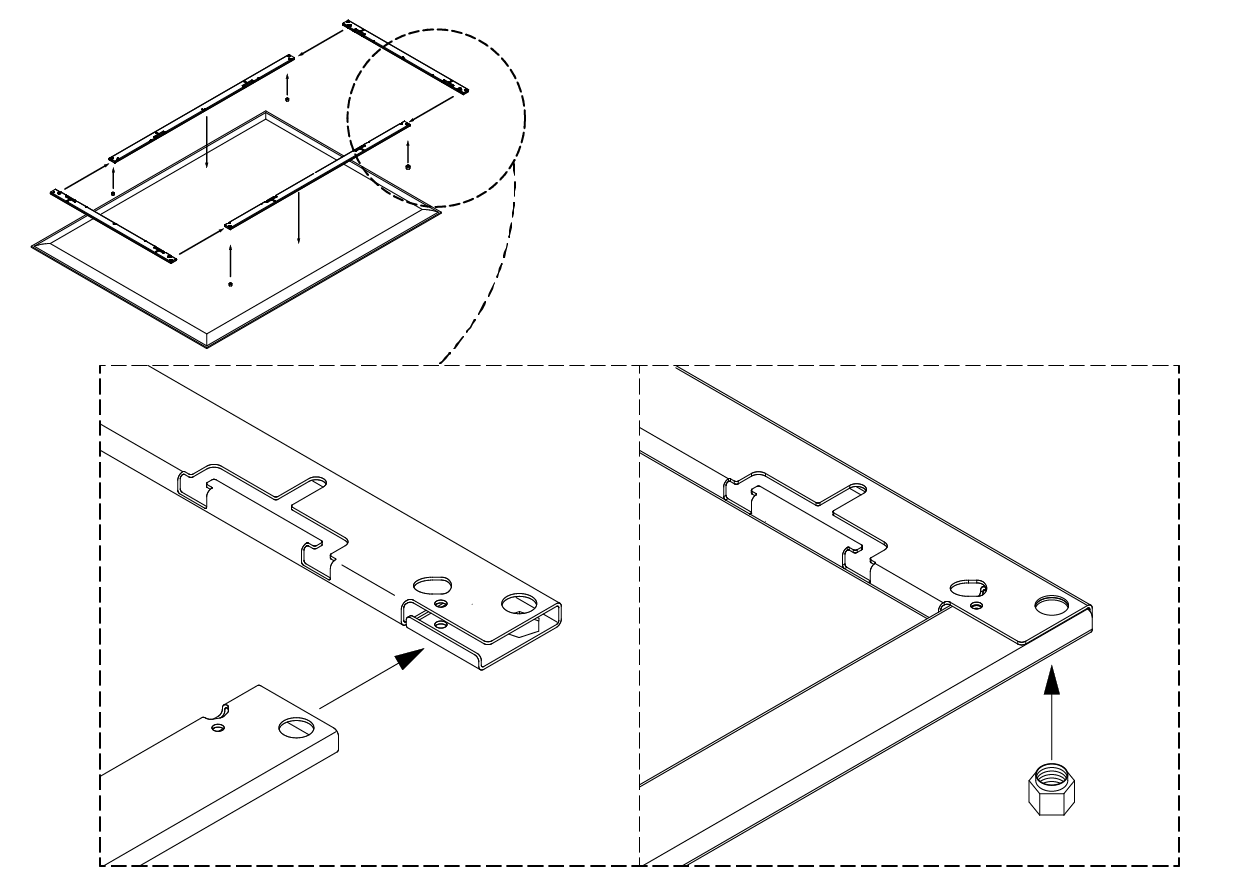

Schuif het frame in elkaar op het paneel. Plaats ook al het tonnetje met schroefdraad in het frame.

Montage frame

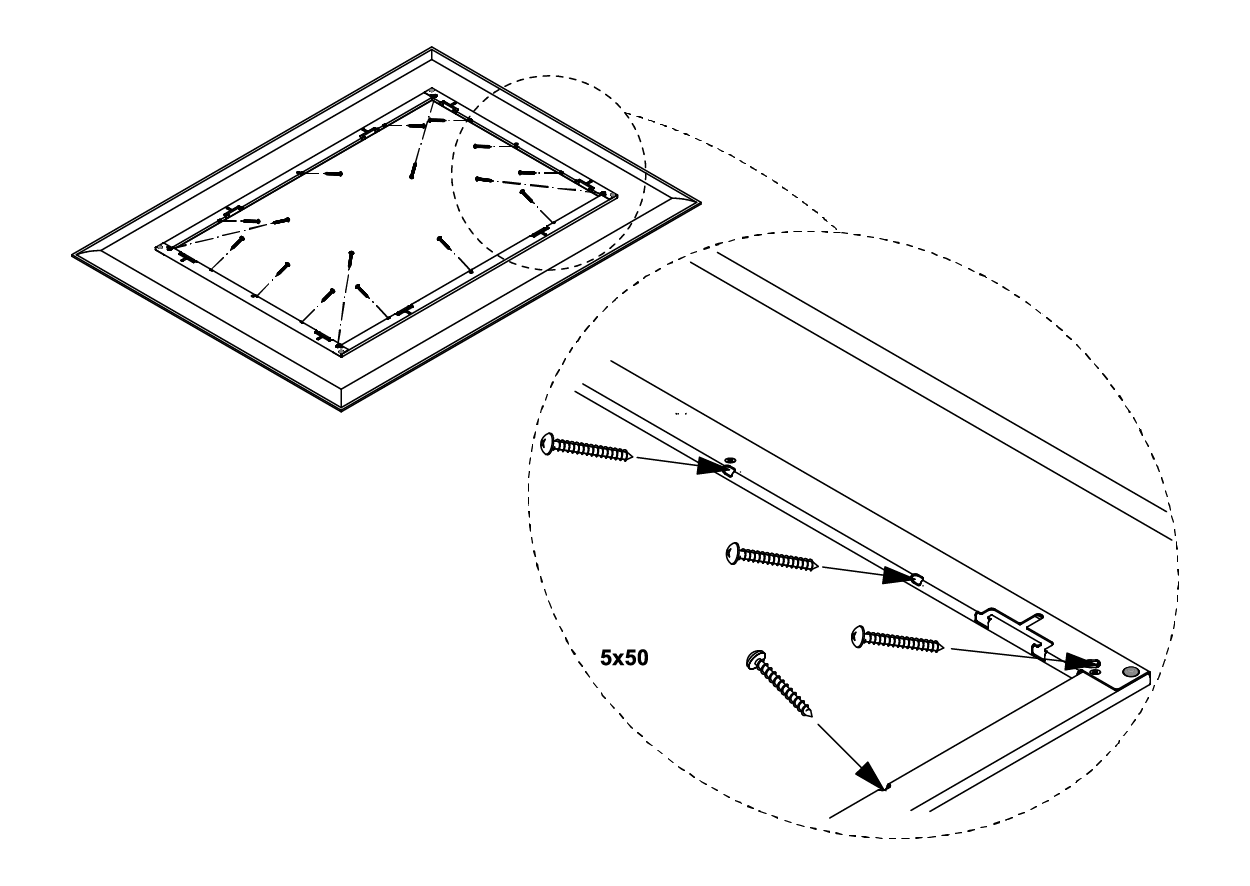

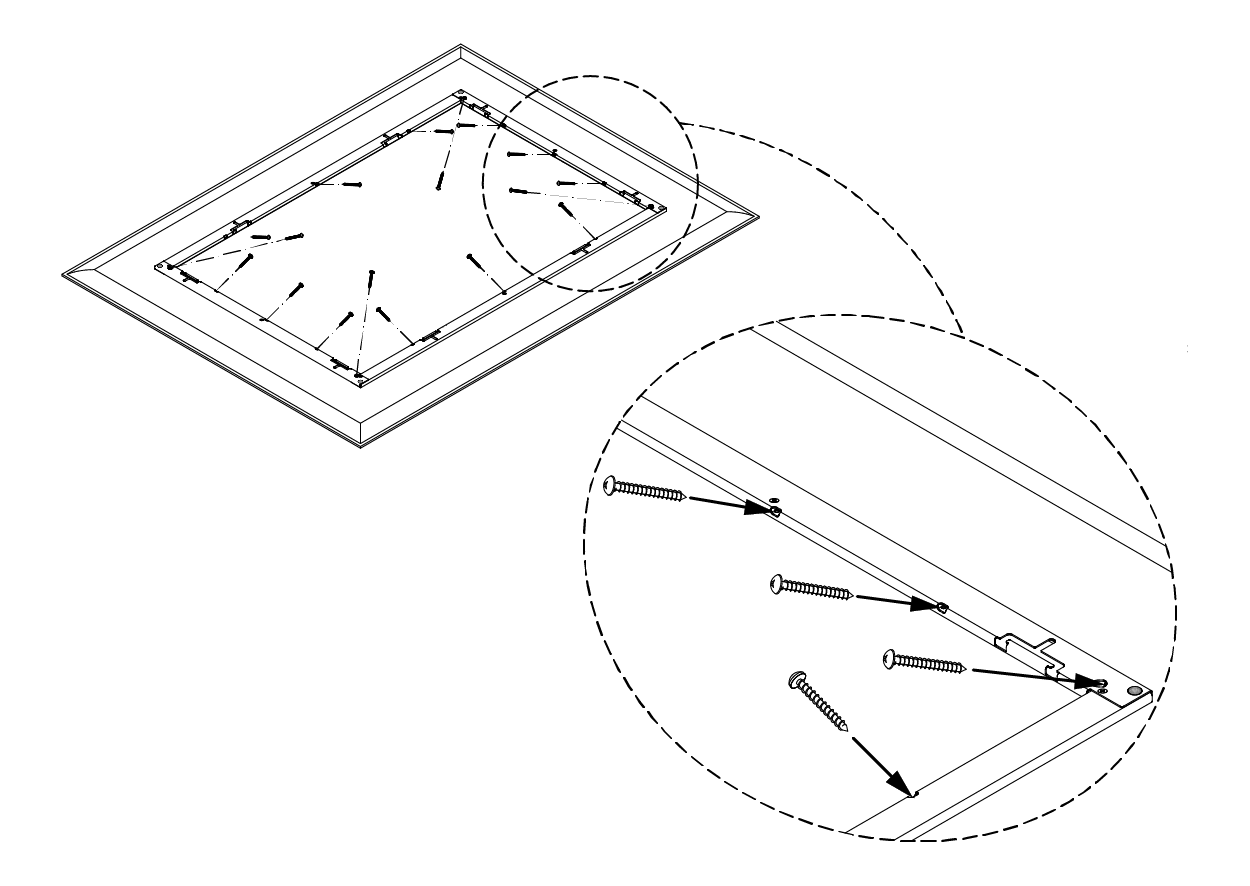

Maak het frame vast met de meegeleverde schroeven.

Montage frame

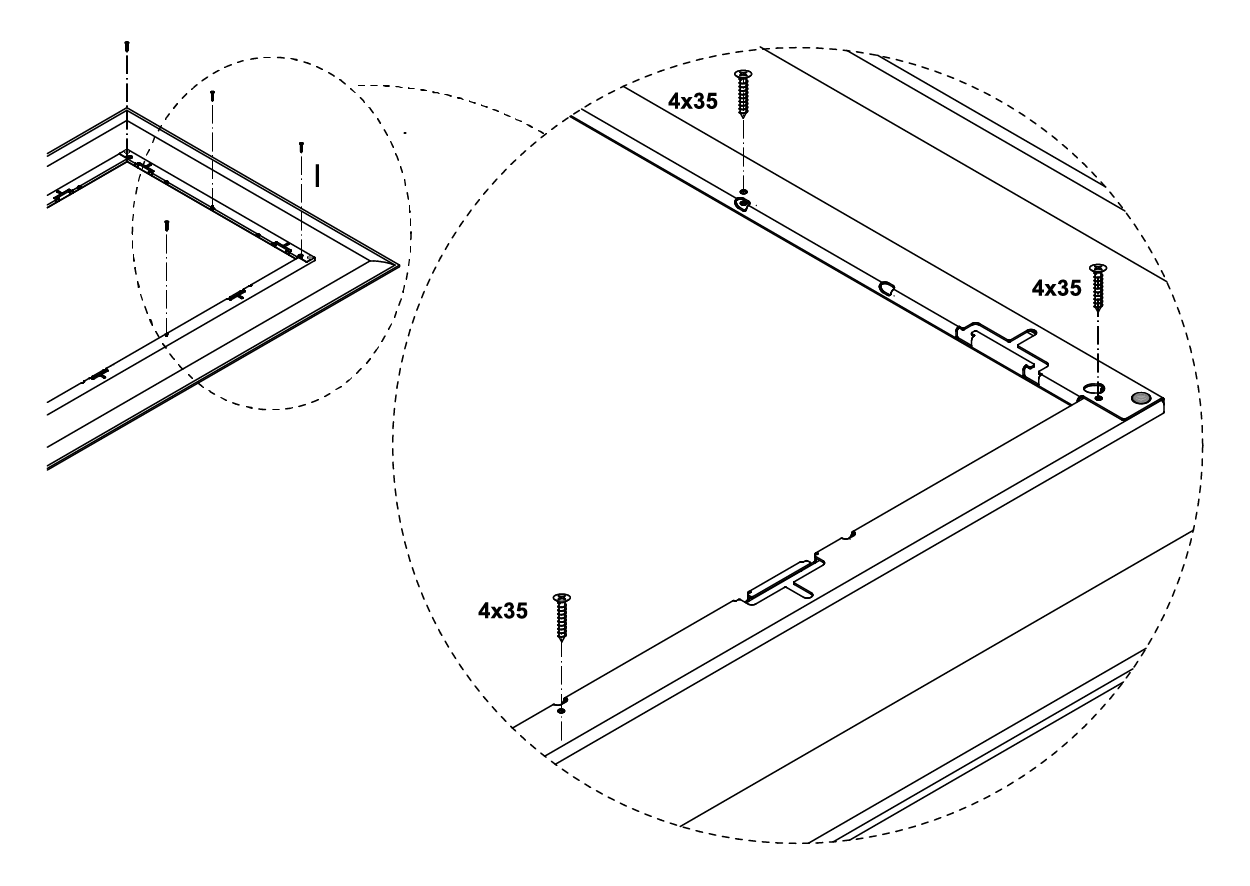

U draait de schroeven in het paneel.

Afstand

Meet de afstanden tussen de staalkabels en bepaal de hoogte van de staalkabels.

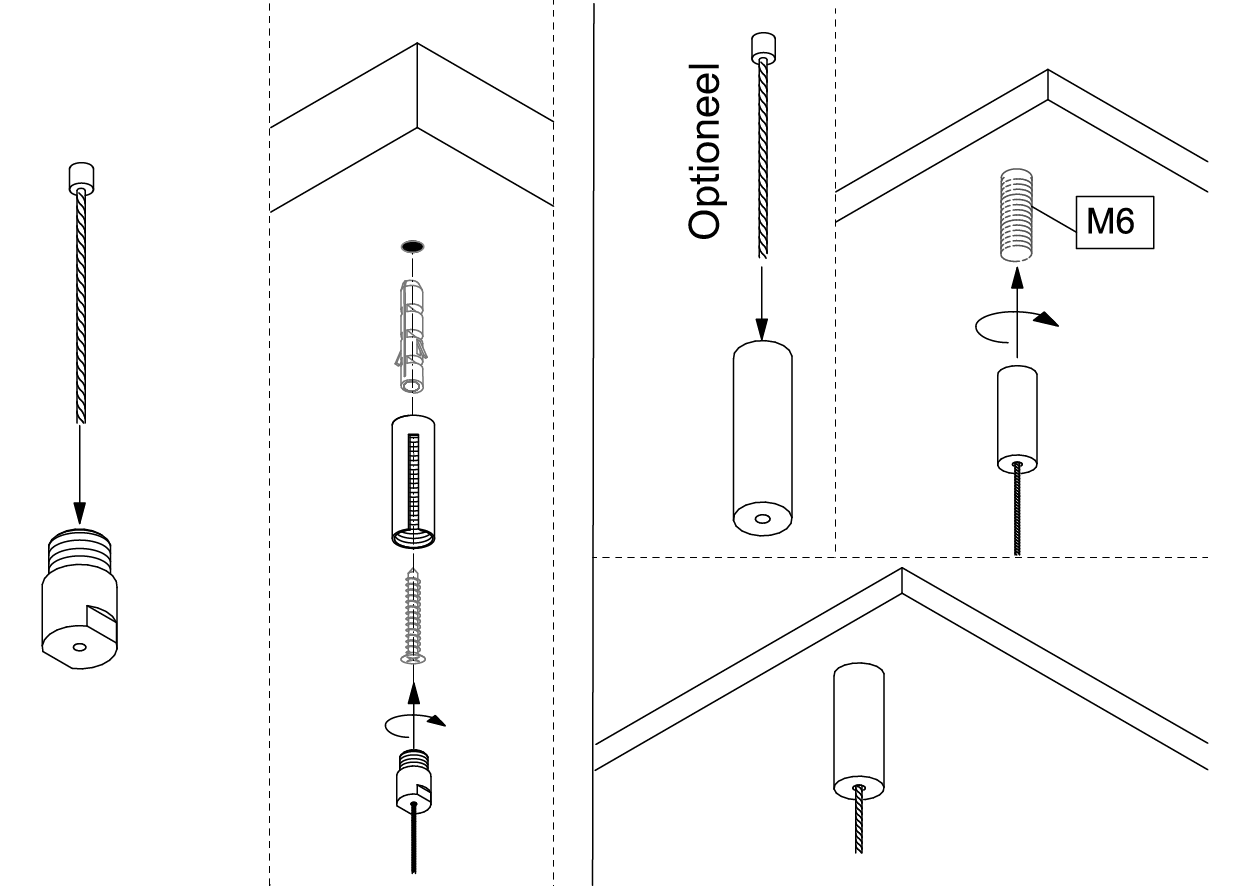

Montage plafondbus

Boor een gat in uw plafond waar u de plafondbus wilt monteren middels een plug en schroef. Optioneel is er een tweede mogelijkheid om de kabels te bevestigen middels draadeind.

Montage frame

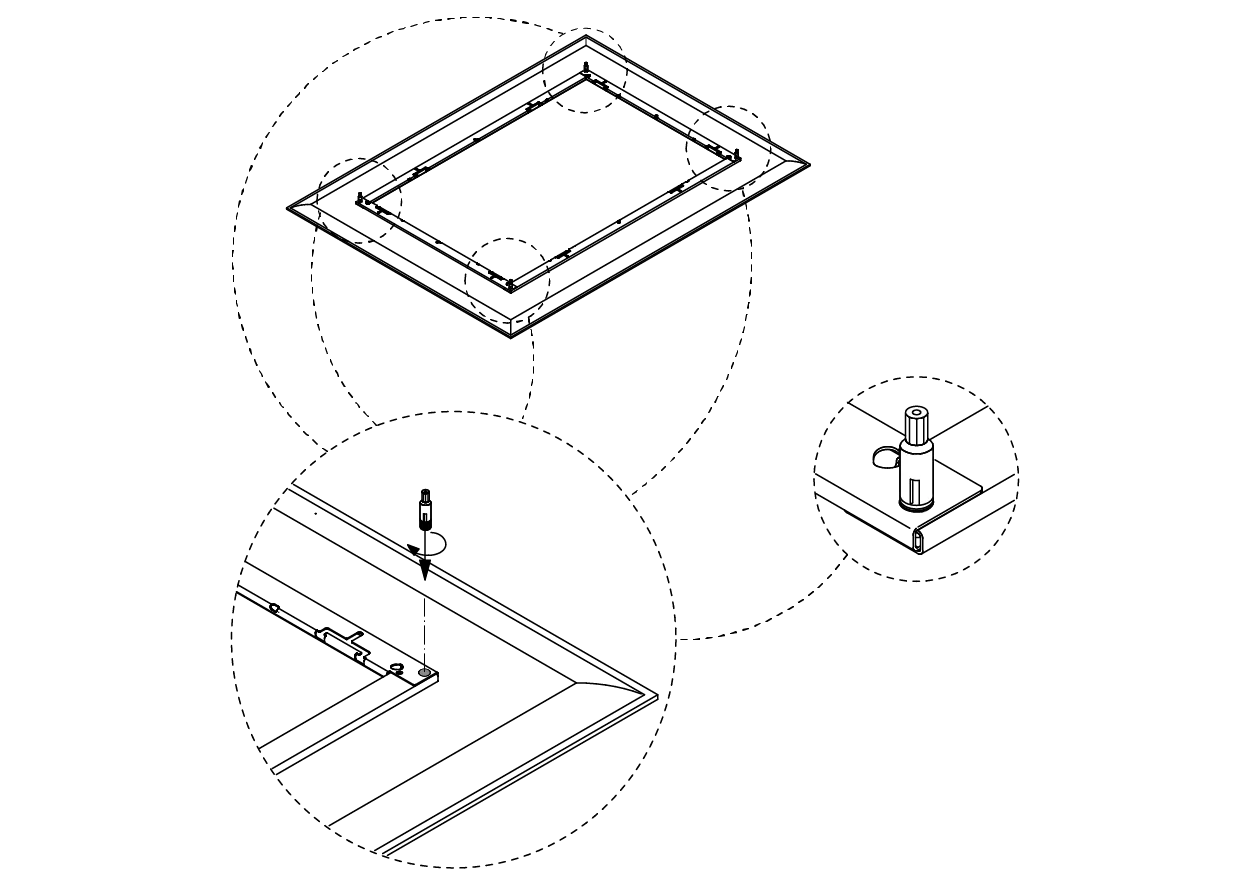

Draai het metalen unit waar de staalkabel in gesteld kan worden in het al voorgemonteerde tonnetje met schroefdraad.

Montage frame

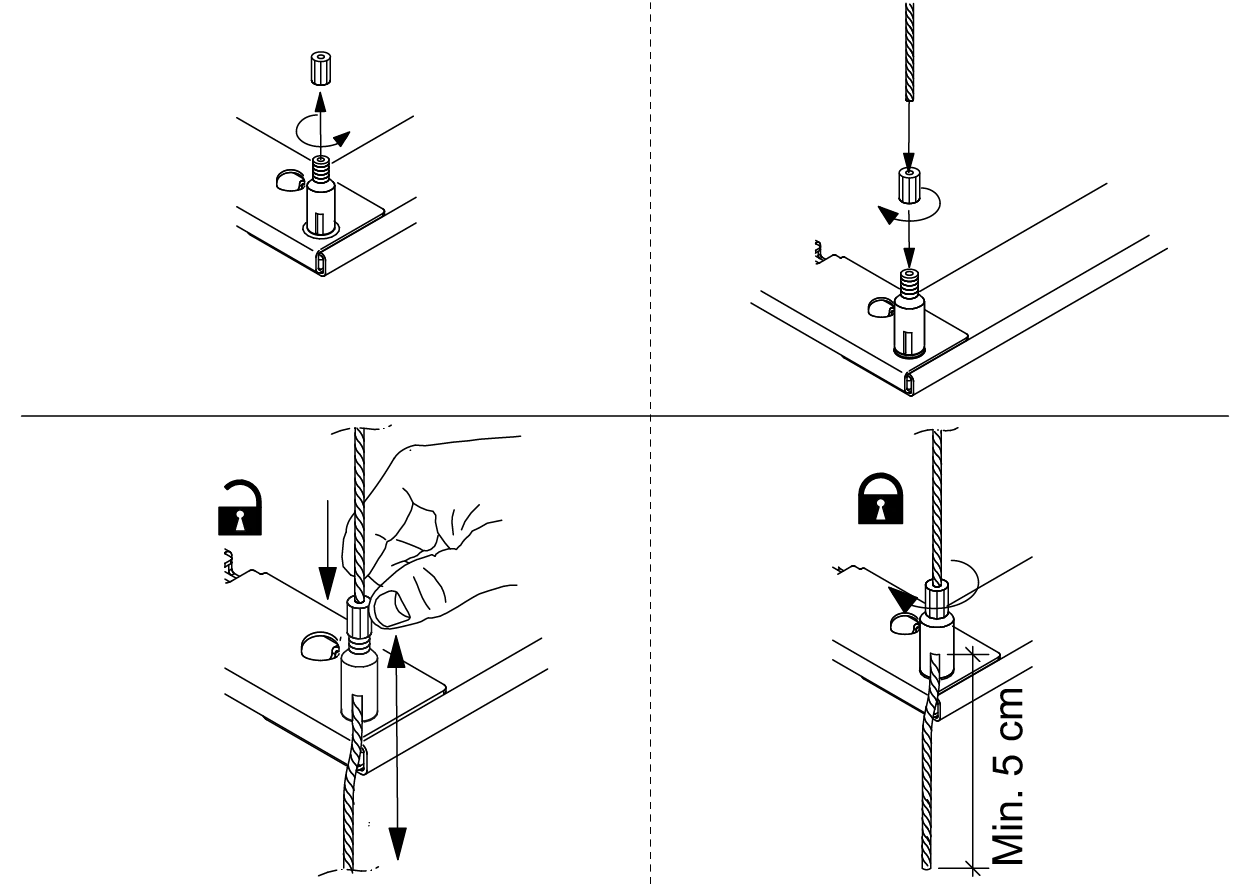

Draai het kapje los zodat de staalkabel gemakkelijk gemontterd kan worden. Nadat de staalkabel op lengte is gemonteerd kunt u de overige kabel wegknippen.

Montage Snowsound Ceiling rechstreeks aan het plafond

Net als bij montage middels staalkabels plaats je het frame gecenteerd in het midden van het paneel, monteer je het tonnetje met schroefdraad en schroef je de schroeven in het paneel.

Montage frame

Monteer de ophangsysteem op het plafond middels de onderstaande maten. Voor panelen van 119x119 cm en 119x159 cm.

Montage frame

Monteer de ophangsysteem op het plafond middels de onderstaande maten. Voor panelen van 59x119 cm en 59x159 cm.

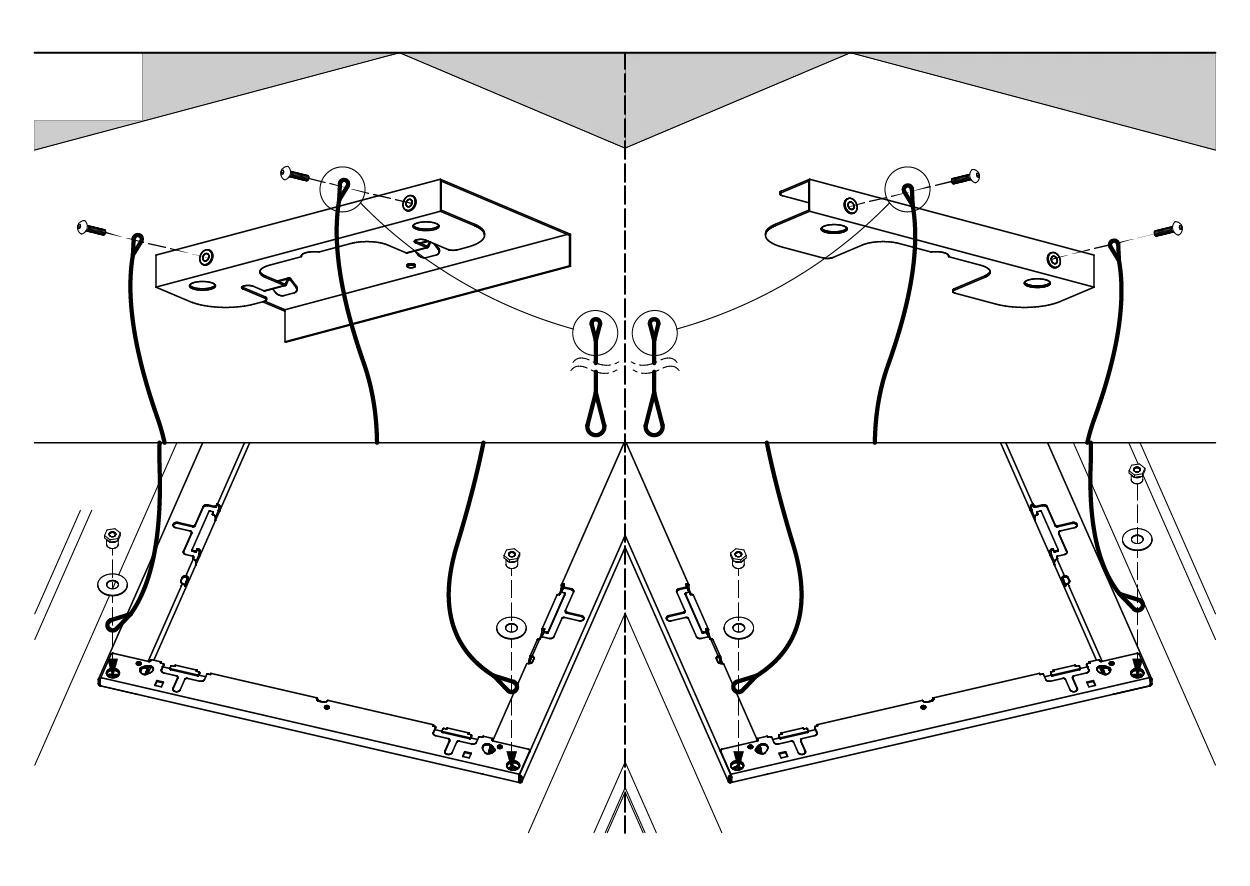

Montage veiligheidskabels

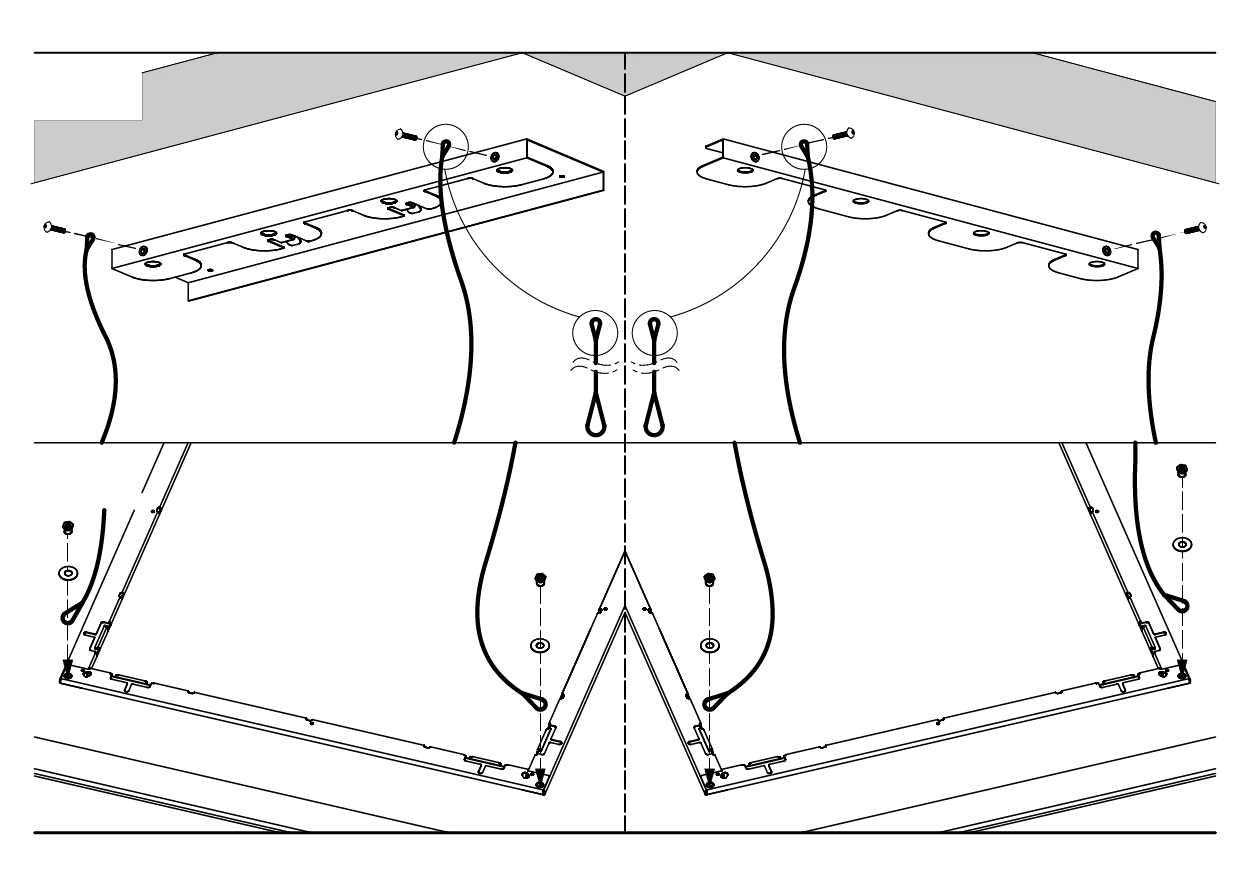

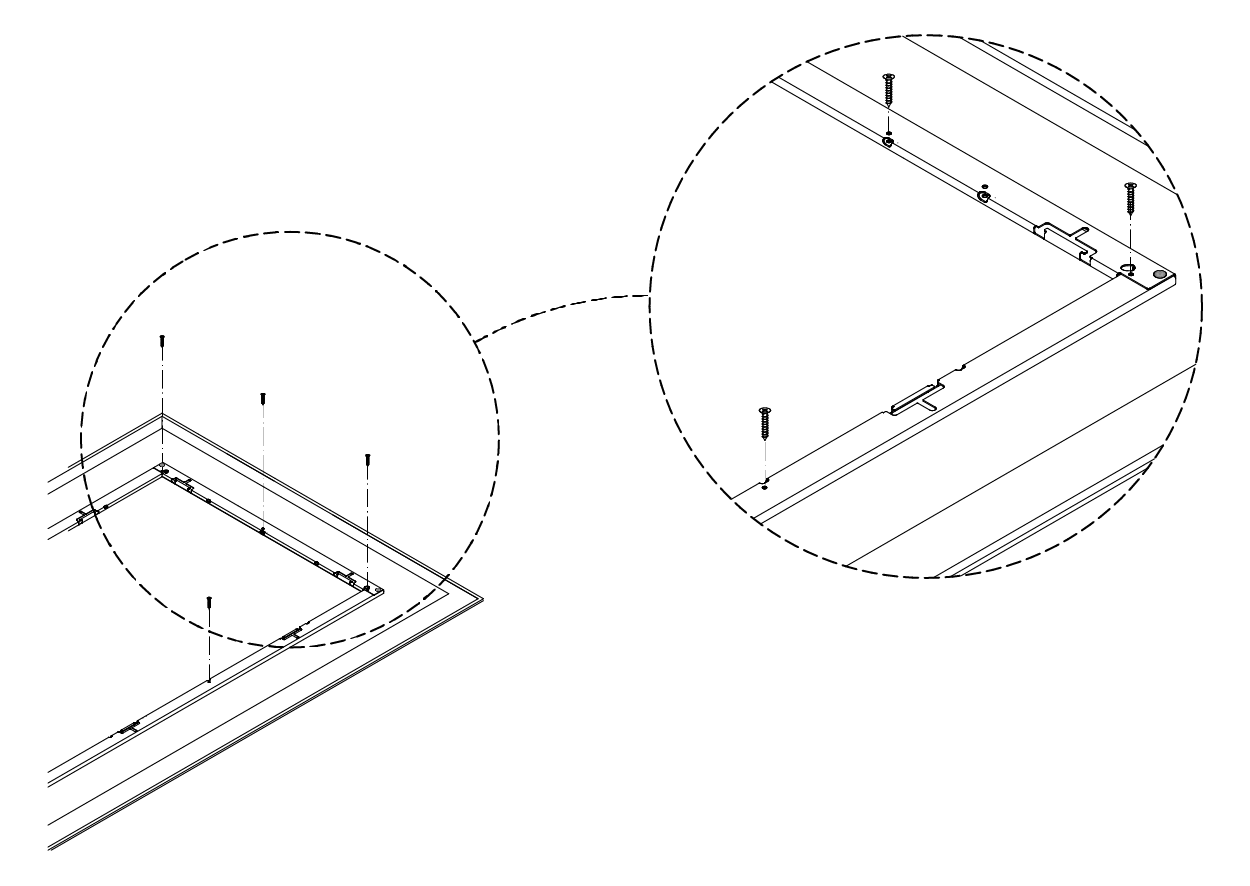

Borg het paneel middels de meegeleverde veiligheidskabels. Voor panelen van 119x119 cm en 119x159 cm.

Montage veiligheidskabels

Borg het paneel middels de meegeleverde veiligheidskabels. Voor panelen van 59x119 cm en 59x159 cm.

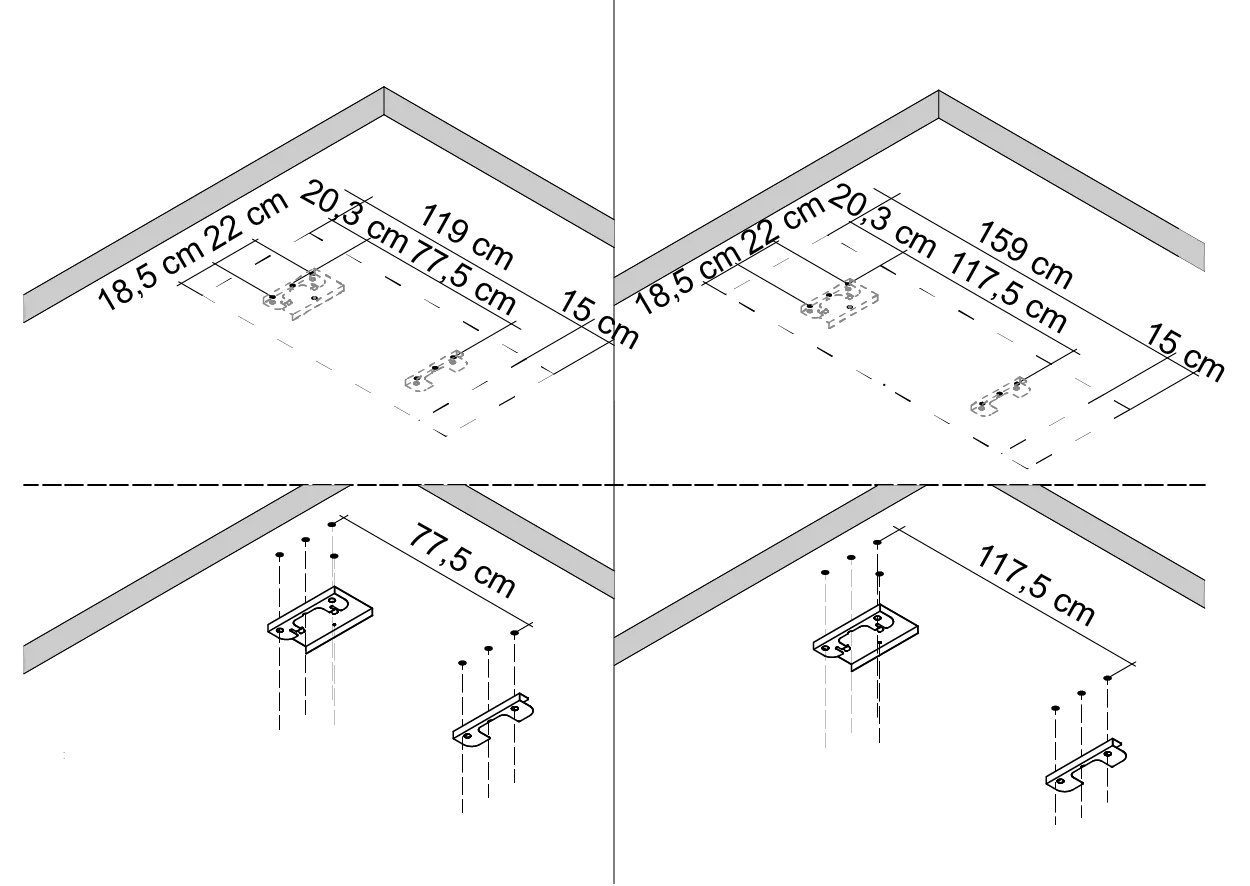

Montage paneel

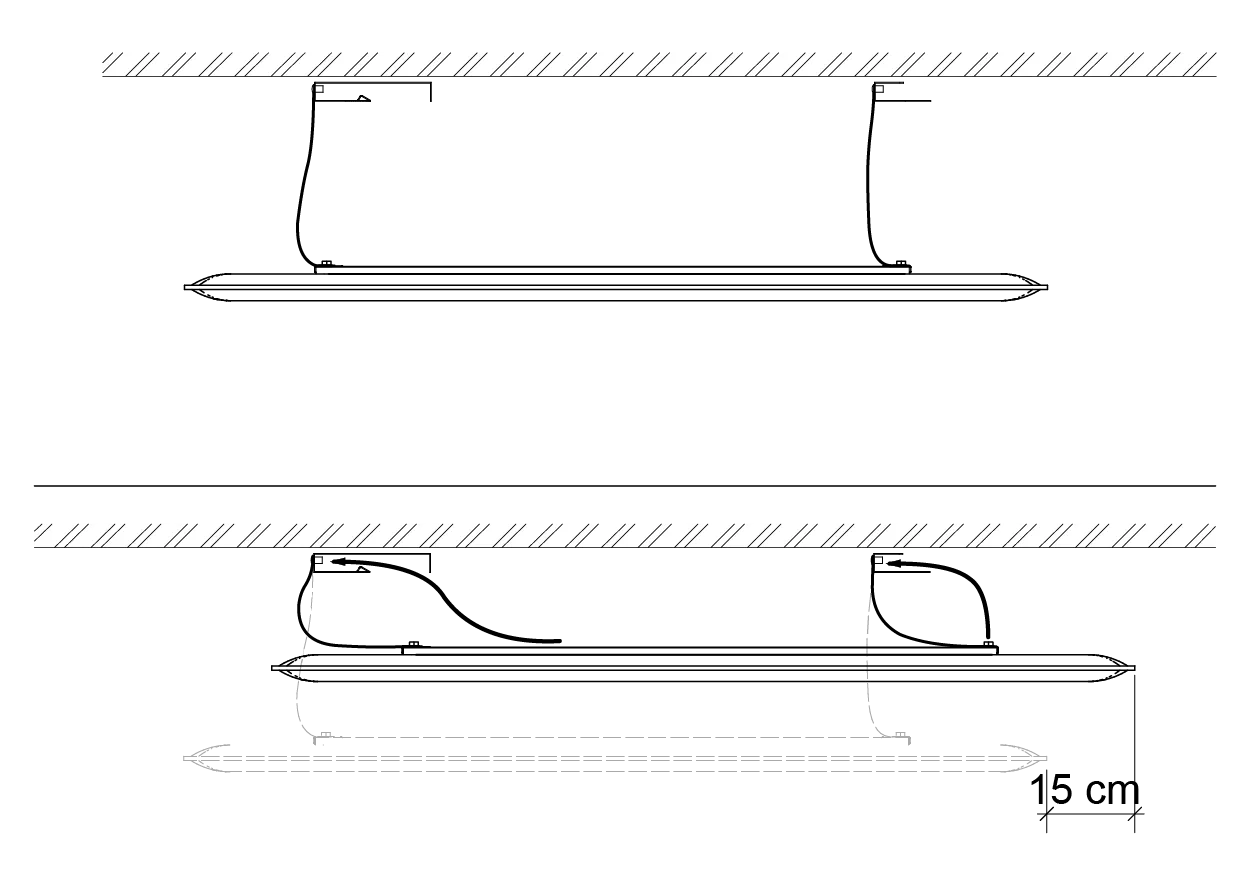

Wanneer u de veiligheidskabels het gemonteerd aan de plafondsteunen en frame kunt u het paneel ophangen.

Montage paneel

Schuif het paneel in de plafondsteun tot je een 'klik' hoort, dan is het paneel juist gemonteerd.

Overige specificaties

Alle details over maatvoering en overige specificaties van Snowsound Ceiling vindt u in de brochures die u hieronder kunt downloaden.
